【清易测斜仪系列产品】工程监测，准确测量

深层水平位移监测对于建设工程支护结构变形的监控起着至关重要的作用。为了确保这些结构的完整性与结构健康，实时地掌握其变形情况并准确探测任何异常变化是至关重要的。唯有如此，才能迅速采取相应措施以防范潜在风险。在这一过程中，测斜仪作为一种关键的监测工具，扮演了不可或缺的角色。

清易电子生产的测斜仪系列产品采用了传感器技术，结合精密的机械设计，实现了高精度测量。无论是在建筑施工、道路铺设还是隧道开挖等场景，都能提供可靠、准确的测量数据，为工程的质量控制和结构健康监测提供有力支持。

清易电子的测斜仪系列产品，为满足不同工程测量需求分成了五个型号：

数字式测斜仪采用数字式传感器作敏感元件的仪器，它应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的正常施工发挥着积极的作用。整套仪器由读数仪、电缆、活动探头、数据通讯和处理软件等部分组成。

测量范围：±30°

分 辨 率：0.01mm/500mm

线   性：0.01%FS

重 复 性：0.02%FS

探头精度：±0.02mm/500mm

温度范围：-25℃～+65℃

耐 水 压：2.0MPa (200m水深)

抗 震 性：2000g

导轮间距：500mm

测头尺寸：φ28×770mm

远程倾斜位移监测仪具有体积小、精度高、安装方便、功能完备等优势，可对被测物进行实时的监测，兼具自动化、云模式、高精度。能根据对设备自身的X、Y、Z三个方向的姿态倾斜状况进行实时监测，测量出监测点的相对位移量和方位角，从而判断地表情况。通过实时对被测物的倾斜进行监测，当监测报警仪超过报警值时，对被测物的倾斜状态发出警报，并将信息上传到云平台。

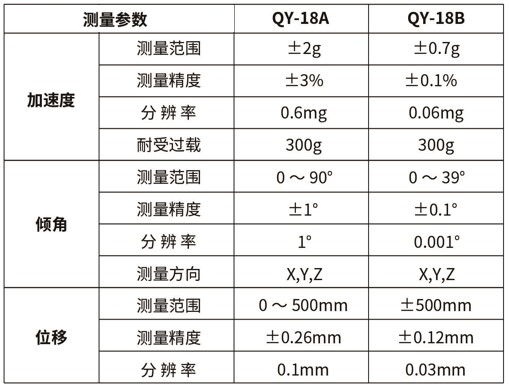

测量参数

其他参数

◇信号传输：4G（可定制北斗）无线数据传输

◇供　　电：太阳能+锂电池组合供电

◇工作温度：-40～85℃

◇工作湿度：0～95%RH（非凝露）

◇太阳能板: 3W

◇锂 电 池：5200mAh

◇上报间隔：1分钟～24小时可设置，支持密报

GNSS位移监测站由内置GNSS接收机、传输模块、物联网卡、天线、锂电池、太阳能充电控制器和解析软件组成，安装方便快捷。接收机采用高精度多模多频板卡，根据不同的需求配置不同的北斗/GNSS板卡，数据通信方式采用无线电或网络方式，可以作为基准站或移动站使用。

应用时，将GNSS位移监测站安装在视野开阔、信号接收良好的位置，并且要考虑到与其他干扰源的距离。测量出已知位置的卫星到用户接收机之间的距离，然后综合多颗卫星的数据就可知道接收机的具体位置。

安装注意：

1、高度角在15度以上，开阔、无大型遮挡物;

2、无电磁波干扰，200米内没有微波站、雷达站、手机信号站等，50米内无高压线。

3、 因为差分定位所需，至少需要一台基准站。移动站用多少，视监测需求而定。

设备参数

信号：GPS: LlC/A, L2C

             北斗:B1I, B2I

             GLONASS: L1OF, L2OF

             Galileo: E1-B/C, E5b

单点定位精度：<1.5m

RTK定位精度：水平∶±2.5 mm

                               垂直∶±2.5 mm

初始化可靠性：大于 99.9%

首次定位时间-电台方案：冷启动<30s 温启动<30s 热启动<30s

数据更新率：1Hz

数据格式：NMEA-0183

防尘防水：IP67级标准

功耗：小于2.5W

其他参数

◇信号传输：4G无线数据传输、470MHz无线组网、RDSS北斗短报文通讯

◇供　　电：太阳能+锂电池组合供电

◇工作温度：-40～85℃

◇工作湿度：0～95%RH（非凝露）

◇太阳能板: 10W

◇锂 电 池：25Ah(基准站）20Ah（移动站）

◇上报间隔：1分钟～24小时可设置，支持密报

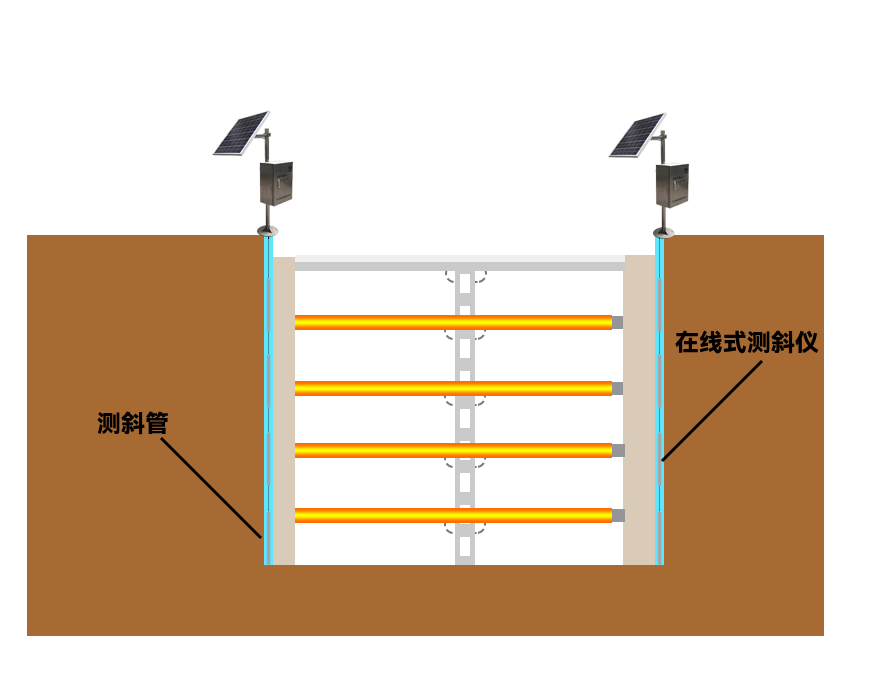

在线式测斜仪是⼀款新型的、多种⾏业应⽤的三轴测斜仪，主要⽤于在三维空间内进⾏多⽅位倾⻆测量和振动（频率、振幅）测量。将多个传感器串联安装到⼟体、岩⽯和挡⼟墙结构中沿垂直⽅向埋设的测斜管中，便可以实现对不同深度上侧向位移和变形的远程⾃动化测量。

测量参数

测量轴：X轴Y轴Z轴

测量范围：(X/Y) 0～360°，(Z)0～±90°

分辨率：0.0001°

绝对精度：±0.001°

长期稳定性：0.05°/月

零点漂移：-40～+85℃ ±0.0007°/℃

抗冲击：2000g

上电启动时间：0.5S

输出信号：RS485

绝缘电阻：≥100兆欧

线缆：耐磨、防水、防油、宽温、双屏蔽电缆线

工作电压：DC12V

工作电流：单节40mA

工作温度：-45℃～85℃

产品尺寸：单节长度1000mm

防护等级：IP67

其他参数

◇信号传输：4G无线数据传输

◇供　　电：太阳能+蓄电池组合供电

◇工作温度：-40～85℃

◇工作湿度：0～95%RH（非凝露）

◇太阳能板: 30W

◇蓄 电 池：12V 12AH

◇上报间隔：1分钟～24小时可设置，支持密报

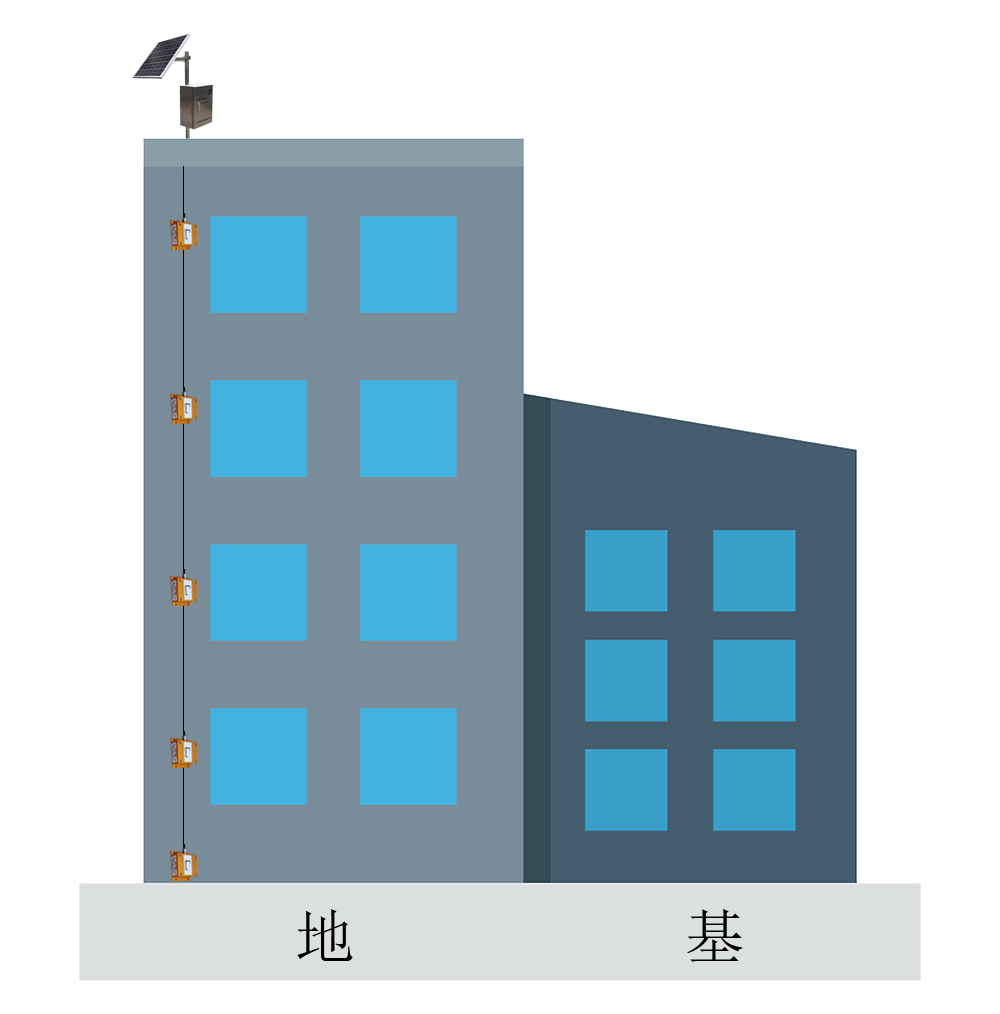

盒式固定式测斜仪是一种高精度的监测设备，设计用于直接安装在被测物体表面，无需通过测斜管。提供了一种简便、经济的监测解决方案。其高精度和稳定性使其成为工程监测和地质灾害预警中的重要工具。

测量参数

测量轴：X轴Y轴Z轴

测量范围：(X/Y) 0～360°，(Z)0～±90°

分辨率：0.0001°

绝对精度：±0.001°

长期稳定性：0.05°/月

零点漂移：-40～+85℃ ±0.0007°/℃

抗冲击：2000g

上电启动时间：0.5S

输出信号：RS485

绝缘电阻：≥100兆欧

线缆：耐磨、防水、防油、宽温、双屏蔽电缆线

静态工作电流：单个传感器10mA，主控制器120mA

工作电压：DC12V

工作温度：-45℃～85℃

防护等级：IP67

其他参数

◇信号传输：4G无线数据传输

◇供　　电：太阳能+蓄电池组合供电

◇工作温度：-40～85℃

◇工作湿度：0～95%RH（非凝露）

◇太阳能板:30W

◇蓄 电 池：12V 12AH

◇上报间隔：1分钟～24小时可设置，支持密报
